产品概述:

博生牌QBY系列气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。 博生公司目前已形成系列化生产，共有八种规格直径：φ10mm（3/8'）、φ15mm（1/2'）、φ25mm（1'）、φ40mm（11/2'）、φ50mm（2'）、φ65mm（21/2'）、φ80mm（3'）、φ100mm（4'）。隔膜片根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、等满足不同用户的需要。     该泵已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取得了满意的效果。  性能简介： 1．不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/c㎡。 流动宽蔽，通过性能好，允许通过QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。 2．最大颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。 3．扬程、流量可通过气阀开度实现无级调节。（气压调节在1-7kg/c㎡之间）。 4．该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。 5．不必用电，在易燃、易爆场所使用安全可靠。 6．可以浸没在介质中工作。 7．使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自动停机，具有自我保护性能，当负荷恢复正常以后，又能自动启动运行。 8．结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。 9． 可输送较粘的液体。（粘度在1万厘泊以下） 10．本泵无须用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。

 型号意义:

 使用范围:

1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。 2.泵吸油漆、树胶、颜料。 3.粘合剂和胶水、全部种类可用泵吸取。 4.各种瓦、瓷、砖器及陶器釉浆。 5.油井钻好后，用泵吸沉积物及灌浆。 6.泵吸各种乳剂和填料。 7.泵吸各种污水。 8.用泵为油轮，驳船清仓吸取仓内污水。 9.啤酒花及发酵粉稀浆、糖浆、糖蜜。 10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。 11.各种橡胶浆。 12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。 13.各种剧毒、易燃、易挥发液体。 14.各种强酸、强碱、强腐蚀液体。 15.各种高温液体最高可耐150℃。 16.作为各种固液体分离设备的前级送压装置.

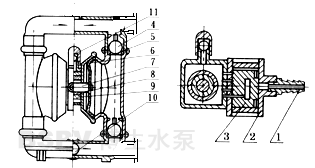

 结构说明:

1 进气口 6 隔膜片 11 排气口 2 配气阀体 7 连杆     3 配气阀 8 连杆铜套     4 圆球 9 中间支架     5 球座 10 泵进口

 性能参数:

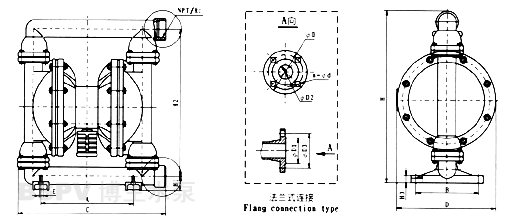

 安装尺寸:
