 产品概述:
|
|
|
博生公司生产的QBY系列工程塑料气动隔膜泵(进出口法兰联接)是一种新型输送机械，是目前国内最新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。
博生公司目前已形成系列化生产，共有2种规格直径：φ25mm（1'）、φ40mm（11/2'）。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯隔膜。以满足不同用户的需要。
投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。 | |
|
 型号意义:
|
|
|
|
 使用范围:
|
|
1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.泵吸油漆、树胶、颜料。
3.粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.油井钻好后，用泵吸沉积物及灌浆。
6.泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮，驳船清仓吸取仓内污水。
9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.各种橡胶浆。
12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.各种剧毒、易燃、易挥发液体。
14.各种强酸、强碱、强腐蚀液体。
15.各种高温液体最高可耐150℃。
16.作为各种固液体分离设备的前级送压装置. | |
|

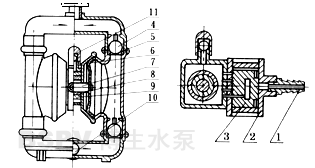

 结构说明:
|
|
 |
|
1 |
进气口 |
6 |
隔膜片 |
11 |
排气口 |
|
2 |
配气阀体 |
7 |
连杆 |
|
|
|
3 |
配气阀 |
8 |
连杆铜套 |
|
|
|
4 |
圆球 |
9 |
中间支架 |
|
|
|
5 |
球座 |
10 |
泵进口 |
|
| | |
|
 性能参数:
|
|
型 号 |
流量
m3/h |
扬程
m |
出口压力
kgf/cm2 |
吸程
m |
最大允许
通过颗粒
φ(mn) |
最大供气压
Kgf/cm2 |
最大空气
消耗量
m3/min |
|
QBY-25 |
0～2.4 |
0～50 |
6 |
7 |
2.5 |
7 |
0.6 |
|
QBY-40 |
0～8 |
0～50 |
6 |
7 |
4.5 |
7 |
0.6 | |
|

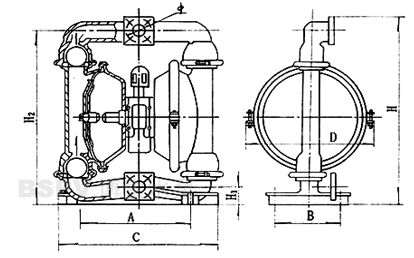

 安装尺寸:
|
 |
|
型号 |
A |
B |
C |
D |
H |
H1 |
H2 |
Φ |
底肢
螺栓 |
泵进口尺寸 |
泵出口尺寸 |
进气口
外径 |
重量
(kg) |
|
QBY-25 |
220 |
170 |
365 |
200 |
480 |
45 |
460 |
- |
Φ10 |
1"(丝扣) |
1"(丝扣) |
10 |
20 |
|
QBY-40 |
220 |
170 |
365 |
250 |
480 |
45 |
460 |
- |
Φ10 |
11/2"(丝扣) |
11/4"(丝扣) |
10 |
24 | |
